Diseños 3D de objetos útiles para Commodore
Hace un tiempo mostramos por redes algunos de los trabajos que habíamos realizado en Commodore Spain dentro del campo de la impresión 3D. Pero no queremos que quede solo en aquella foto publicada en los social media. Así que compartimos con vosotros algunas utilidades que hemos diseñado para la impresión 3D usando el software FreeCad.
Son trabajos que hemos hecho partiendo de cero y personalizado para cosas puntuales que hemos necesitado. Pero tal vez pueda que alguno de vosotros también le venga bien y por eso los compartimos. Además nos ha servido para hacer prácticas con la tecnología de impresión 3D. ¡Hay que aprender cosas nuevas! 😉
Diseños 3D de objetos útiles para dispositivos para sistemas Commodore.
Carcasa Tapuino Reoloaded v0.1 by Edu Arana
Este diseño está adaptado a este modelo de Tapuino, por lo que otros modelos puede que no quede exacto o pueda ajustarse al mismo. Se ha hecho con la idea de proteger por un lado el dispositivo y por el otro el darle un toque especial para su acabado exterior. Al mismo tiempo que servía como experimentación en la impresión 3D
Material: PLA 1.75mm
Diseño original: Commodore Spain
Impresora utilizada: Anycubic Kobra Neo
Software de impresión: Ultimaker Cura
Archivos de impresión: 1
Formato: .stl
Tiempo de impresión: 3h aproximadamente
Archivo de descarga: 3D Tapuino Reloaded V0.1
Carcasa para Wifi-Modem by @jgilcas
Diseñado para el dispositivo wifi modem que enseñamos hace un tiempo en la web desarrollado por @jgilcas. Sin embargo para su correcta colocación final ha sido necesario agujerear la placa del wifimodem para poder pasar unos tornillos con los que agarrar la carcasa 3D para que quede unidad y facilite la extracción del commodore.
Material: PLA 1.75mm
Diseño original: Commodore Spain
Impresora utilizada: Anycubic Kobra Neo
Software de impresión: Ultimaker Cura
Archivos de impresión: 1
Formato: .stl
Tiempo de impresión: 1,40 h aproximadamente
Archivo de descarga: 3D Wifi-Modem

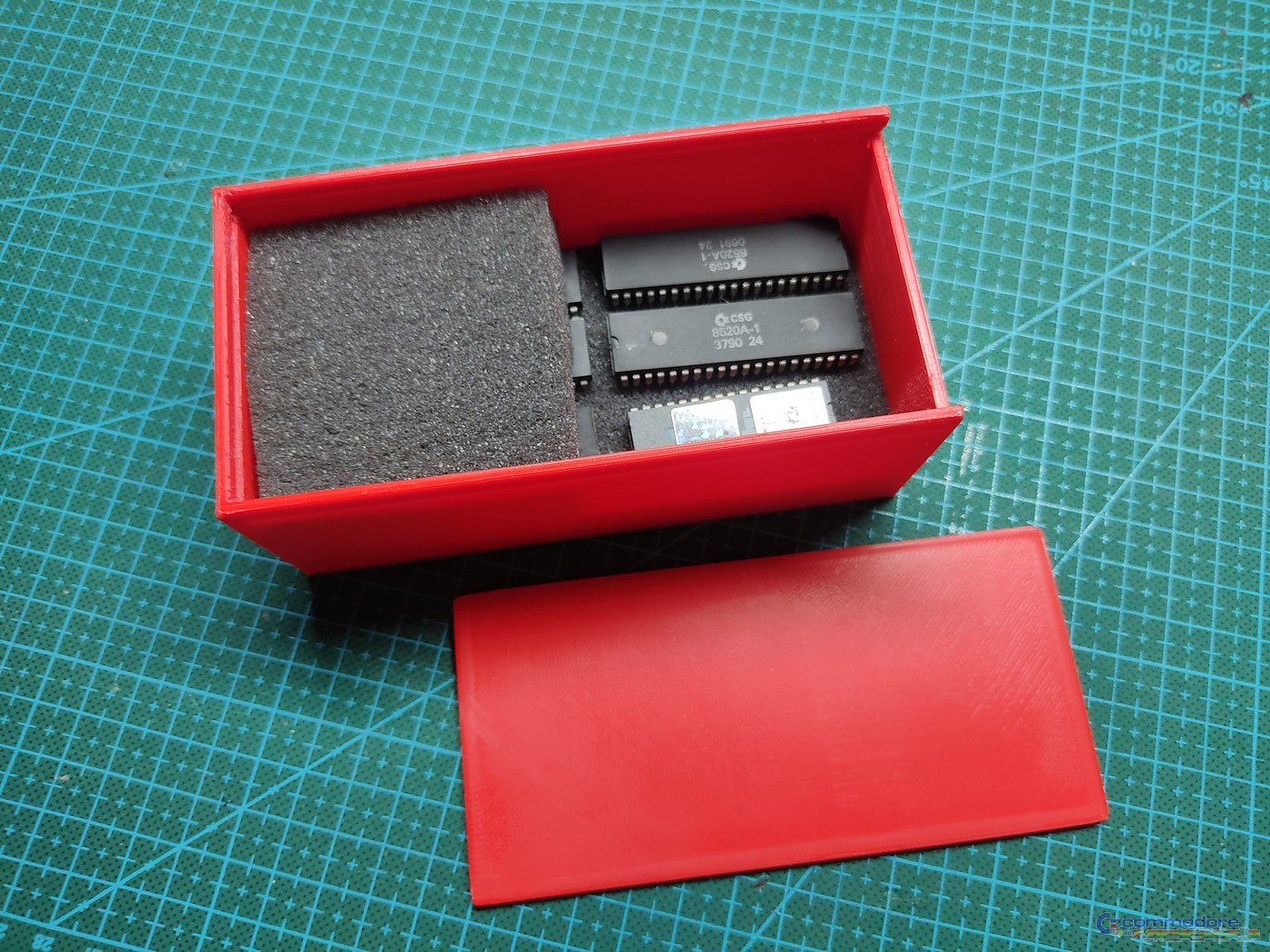

Caja guardado chips (Amiga)
La típica caja para guardar cosas, pero que ha sido ajustada a las medidas de los chips de Amiga para ser colocados entre esponjas protectoras en su interior.
Material: PLA 1.75mm
Diseño original: Commodore Spain
Impresora utilizada: Anycubic Kobra Neo
Software de impresión: Ultimaker Cura
Archivos de impresión: 2
Formato: .stl
Tiempo de impresión: 4h aproximadamente
Archivo de descarga: 3D Caja almacenamiento chips Amiga
Gomas Datassette Commodore
A modo de experimentación con este material se ha creado las dos gomas internas de datassette del commodore: La de motor (grande) y la del contador (pequeña). Hasta la fecha de la publicación de este post no ha sido probada, pero en apariencia y por el material usado presenta buena consistencia y funcionalidad.
Material: TPU 1.75mm (engomado / flexible)
Dureza: 90
Diseño original: Commodore Spain
Impresora utilizada: Anycubic Kobra Neo
Software de impresión: Ultimaker Cura
Archivos de impresión: 1
Formato: .stl
Tiempo de impresión: 2m aproximadamente
Archivo de descarga: 3D Gomas Datassette Commodore

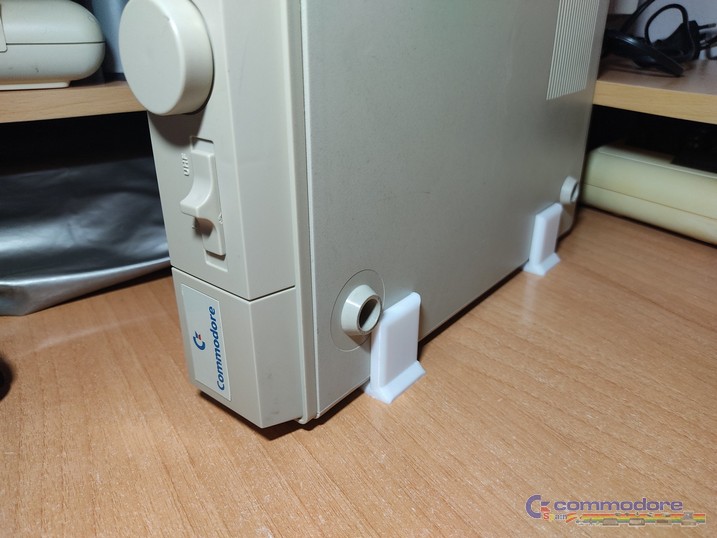

Soporte vertical Sintonizador MHT Ingenieros MHT STV-01 para Commodore
Por defecto este sintonizador se coloca bajo un monitor commodore, pero por desgracia la altura donde tenemos este monitor no da para ponerlo bajo, por lo que lo hemos solucionado creando este soporte para colocarlo verticalmente al lado del monitor.
Material: PLA 1.75mm (engomado / flexible)
Diseño original: Commodore Spain
Impresora utilizada: Anycubic Kobra Neo
Software de impresión: Ultimaker Cura
Archivos de impresión: 1
Formato: .stl
Tiempo de impresión: 1h aproximadamente
Archivo de descarga: 3D soporte vertical Sintonizador Mht ingenieros MHT STV-01
GALERÍA DE IMÁGENES DE LOS OBJETOS CREADOS
-
-
Carcasa Wifi Modem
-
-
Carcasa Wifi Modem
-
-
Carcasa Tapuino Reloaded
-
-
Carcasa Tapuino Reloaded
-
-
Carcasa Tapuino Reloaded
-
-
Soporte vertical Sintonizador MHT
-
-
Gomas Datassette
-
-
Caja Almacenamiento Amiga
NOTAS:
- Esta entrada se irá actualizando conforme tengamos más desarrollos propios. Mientras os recomendamos que paséis por aquí para poder encontrar otras impresiones 3D útiles para sistemas Commodore.
- Puede pasar que al imprimir te toque ajustar un poco con una lija ya que las medidas en este caso son personalizadas para los objetos que aquí tenemos.
- Son trabajos propios, adaptados a los componentes que tenemos por lo que no aseguramos el 100% de que a todo el mundo le quede como un guante.
- Próximamente serán subidos también a otras plataformas como “Thingiverse”. Mientras puedes ver el catálogo de proyectos en 3D para sistemas Commodore que tenemos en la web.
Publicado: 26/11/2023
