Tutorial para instalar una Compact Flash (Disco duro) en el Amiga 600
Instalación del Workbench (O.S.)



¿Os gustaría saber cómo instalar en un Amiga 600 real el sistema operativo Workbench, para que sea funcional con una tarjeta Compact Flash que actuará de disco duro interno? Justo eso es lo que vamos a explicaros en este tutorial. Gracias a esta “actualización” podremos conseguiremos mayor rapidez de acceso al O.S del Amiga, al mismo tiempo que tener instalado los programas que podamos necesitar sin necesidad de quitar y poner discos continuamente.

En el mercado existen alternativas para poder tener este sistema de forma fácil y sencilla (luego los comentaremos las opciones), pero si quieres tener desde cero y en un sistema real este tipo de configuración vamos a enseñarte los pasos que debes seguir y el material con el que debes contar.

Antes de empezar y para que tengáis una visión general previa a este proceso explicaros un par de cosas. El amiga 600 era un ordenador de gama baja (dentro de la familia amiga) que se ofrecía en dos formatos, A600 y A600HD con workbench (O.S) de segunda generación (versión 2.X) . Tanto uno como el otro son completamente válidos para instalar el disco duro interno pero con algunos matices. La principal diferencia  es que de serie uno venía sin disco y mientras que el otro lo incorporaba, pero también las roms (kickstart) son diferentes y dependiendo de la que lleve puede o no reconocer el disco duro interno, esto último en el caso del A600 (no HD).

Los discos duros originales para el Amiga 600HD eran de tamaño de 2.5” y una capacidad de 20 o 40 MB. Hoy en día es complicado localizar un disco de esas características y que además esté en buen estado. Por lo que una de las alternativas existentes es el uso de una tarjeta Compact Flash para que nos haga el papel del disco interno, contando así con mayor capacidad, mayor velocidad y menor ruido.

Sin embargo para que todo esto sea posible nuestro A600 obligatoriamente debe tener una rom Kickstart 2.05 vs37.300 o superior ya que de lo contrario no reconocerá la CF (Compact Flash). En nuestro caso lo vamos a realizar con el Kickstart 2.05 y el Sistema Workbench compatible con el kickstart.(Por ejemplo el workbench 2.04 que son los discos que tenemos a mano, aunque lógicamente podemos usar la versión 2.05 o incluso la 2.1).





Clasificación Workbench / Kickstart para el Amiga 600:

Dependiendo de la versión del Amiga 600 que tengamos podemos encontrarnos una o otro Kickstart (Rom). Con la siguiente clasificación podéis verlo más claramente



Clasificación según el Kickstart (Rom):

  • Kickstart: 37.299:  No reconoce el disco duro (Original del A600)
  • Kickstart 37.300* / 37.350*: Si reconoce el disco duro (Original del A600HD)

*Kickstart 37.300: Tiene limitación de capacidad de 40Mb para el sistema, pero puede reconocer hasta los 4gb para almacenamiento con un limite de 2gb por partición.

*Kickstart 37.350: No tiene limitación de capacidad, puede trabajar con CF por ejemplo de  4,8,16 y 32Gb salvo los 4Gb para el sistema de archivos.



Clasificación según Workbench (Os):

  • Workbench 2.05 (versión 37.71/37.72/37.73) – Compatibilidad con el Kickstart: 37.299 / 37. 300 / 37.350.
  • Workbench 2.1 (Versión 38.X): – Compatibilidad con Kickstart 37.300 / 37.350

El resto de la serie de Workbench de segunda generación 2.x son para otros equipos y por lo tanto para lo que nos interesa no nos hace falta, así y todo los dejamos expuestos como simple curiosidad:

  • Amiga 3000: Workbench 2.00  / 2.01 / 2.02 / 2.03
  • Amiga 500+ / 3000: Workbench 2.04 – Para Kickstart: 37.175. Aunque esta versión de workbench también sería funcional para el A600.

En el caso de que tengamos instalada una rom superior como la Kickstart 3.1 también sería posible y además con menos limitaciones (32Gb vs 4Gb, entre otras opciones) .Pero el proceso sería algo diferente.

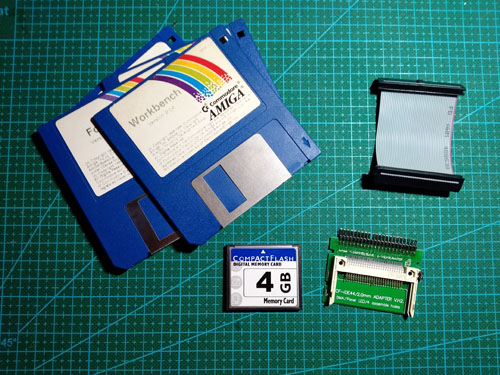

Material para la instalación del disco duro en Amiga 600 real.

Nuestro punto de partida:  Amiga 600 con Kickstart 2.05 vs37.300. (Aunque es recomendable usar un Ks 2.05 vs 37.350 o una KS 3.1 por las mejoras que incorporan)



  • Tarjeta CF (Compact Flash): 4Gb (Adquirida por: 3,70€)
  • Cable Ide 44 pins (Adquirido por: 1,05€ )
  • Adaptador Tarjeta CF de 44 pins ( Adquirido por: 1,50€)
  • Discos Workbench 2.04 ( 4 discos 2.04: Boot, Install, Extras y Font).

Nuestro coste ha sido: 6,25€ ( Sin contar el tiempo, discos o roms )



Recordaros que existen tiendas donde ya te lo ofrecen todo preparado y listo para funcionar, pero dependiendo también del Kickstart instalado necesitaremos sustituirlo o no. (2.X / 3.X). Ya que este será el que nos dará el punto de partida para lo que necesitemos.





INSTALACIÓN

1 – Preparación de la tarjeta Compact Flash

Antes de empezar hemos de preparar la tarjeta CF. Para ello nos bastará con conectarla a nuestro PC (windows) mediante un lector de CF y proceder de la siguiente forma:

Abriremos una consola de comandos (CMD). (Pulsar botón inicio, en buscar programas y archivos escribir CMD)

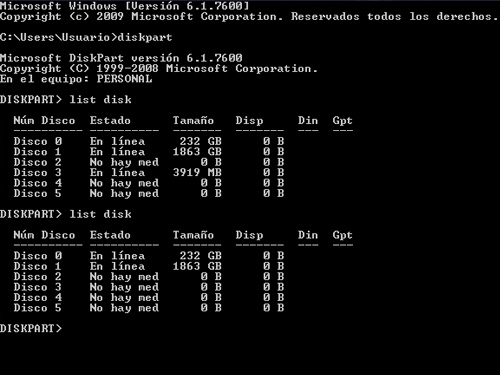

– Ejecutamos el comando “Diskpart”  y nos cambiará la consola de “c:>” a “Diskpart>”
– Ejecutamos comando “list disk
– Ejecutamos comando “Select disk 3” (En nuestro caso la CF es el disco 3, en tu caso podrá ser otro)
– Ejecutamos comando “list disk” (Ahora deberá aparecer un * marcando la CF)
– Ejecutamos comando “Clean” (Limpia y restaura la CF a modo fábrica)
Ejecutamos comando “Exit” para salir.



Ya tenemos preparada nuestra tarjeta para instalarla en el Amiga 600



2 – Configuración del disco (Compact Flash ) e instalación del Workbench en el A600

Para la instalación el proceso es muy similar a lo que hoy en día se hace con un disco duro en windows pero comento esto como concepto, ya que el amiga tiene sus propias particularidades.  Lógicamente lo primero que deberemos hacer es instalar físicamente nuestra compact flash en el interior del Amiga 600 en el conector IDE de 2.5″, donde iría originalmente el disco duro referenciado en la placa como “CN16”. Tal y como podéis ver en la foto.

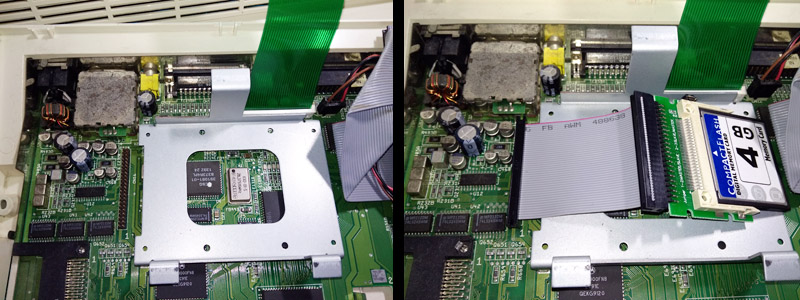

Vista interior del Amia 600 sin y con la CF instalada el conector Ide



Nota: La apertura del Amiga 600 es sencilla, solo hay que retirar los 6 tornillos de la base y abrirlo como una concha. Teniendo cuidado con el conector del led que será necesario soltarlo para abrirlo del todo. Y si queremos tenerlo completamente libre también será necesario soltar el cable del teclado.

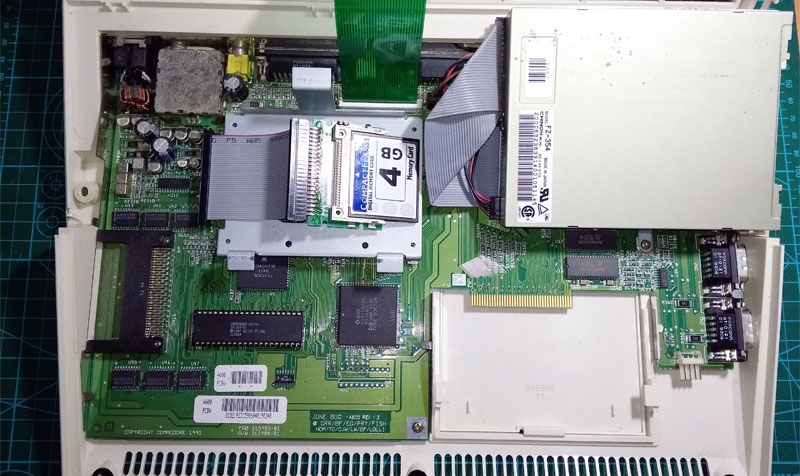

Vista completa del interior del Amiga 600 con la CF instalada



A continuación procedemos con los siguientes pasos:



1 – Encendemos el Amiga y arrancamos con el disco “Boot” (Workbench de arranque)

2 – Una vez esté operativo, introducimos el disco “Install” y lo abrimos. (Recordar que estamos trabajando bajo un workbench 2.05 y no una versión 3.1 cuya instalación es  diferente aunque similar en concepto).

3 – Dentro del disco veremos tres aplicaciones que son las que nos interesan (PrepHd, FormatHd e InstallHD ). Ahora mismo la CF no es visible para el Amiga (ni para nosotros)  hasta que procedamos con la configuración.

  • a) PrepHd: Prepara el disco CF para formatearlo.
  • b) FormatHD: Formatea el disco CF y lo instala si queremos.
  • c) InstallHD: Instala el Workbench si no lo hemos hecho anteriormente.





a) Preparamos el disco ejecutando “PrepHD”.

Si está todo correctamente instalado tras finalizar el proceso nos aparecerán en el escritorio dos carpetas nuevas llamadas “WB_2.x:” y “Work:”. Serán los futuros directorios de sistema (system)  y trabajo (work).



b) Ejecutamos “FormatHD”.

Formateará los directorios comentados.Es posible que la carpeta work nos diga que no puede formatearla, no pasa nada, se cancela y seguimos ya que luego lo solucionaremos modificando y limitando la capacidad desde el directorio “System / Tools” con la aplicación “HD toolbox”.



HD toolbox, es una herramienta que nos permitirá crear, modificar o cambiar las particiones del disco, como por ejemplo la usada para el directorio “Work” o cualquier otra que queramos crear. El problema de no poder formatear el disco directamente es por la revisión de nuestro kickstart. Nuestro equipo tiene instalada una kickstart  2.05 revisión 37.300. Por lo que a la hora de instalar el sistema tiene algunas limitaciones. No en cambio en la revisión 37.350 (lo hemos visto anteriormente)

Sin embargo a pesar de la limitación en la revisión 37.300, nos reconocerá los 4GB de la CF y podremos crear particiones más pequeñas con un máximo de 2GB con la que no vamos a tener ningún tipo de problema a la hora de trabajar. También tener en cuenta que el proceso de formateado de la partición es lento así que a menor tamaño menos tiempo le costará.

Por otro lado a la hora de instalar el sistema de archivos genera una partición de arranque (en nuestro caso) ha sido de 6Mb, (Esto es debido a nuestra versión de Kikcstart 37.300 y las limitaciones comentadas anteriormente).



c) Empezamos la instalación “InstalHD”

Este paso puede empezar automáticamente después de formatear, pero si no lo hemos hecho así la ejecutaremos y nos irá guiando paso a paso. Durante este proceso nos irá pidiendo aquellos discos que le haga falta, así que simplemente hemos de seguir los pasos.

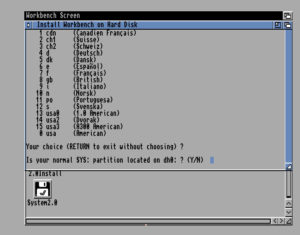

1 – Seleccionaremos el Kyemap asociado a nuestro Amiga

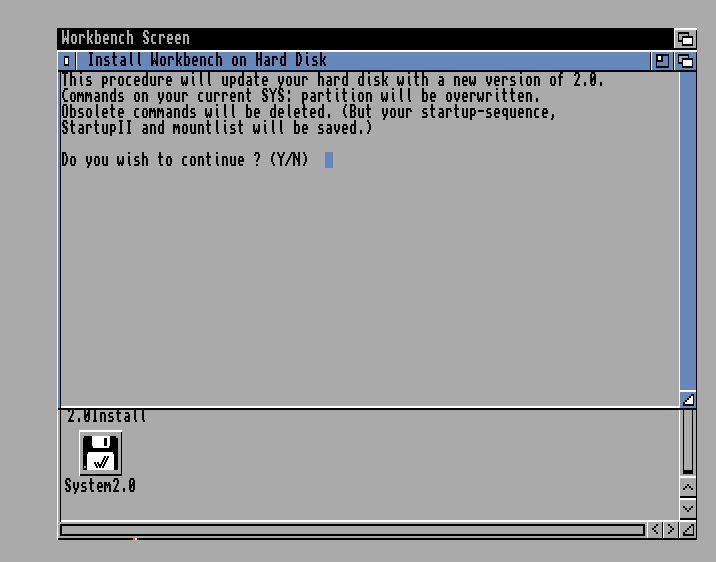

2 – Nos pedirá conformidad para continuar

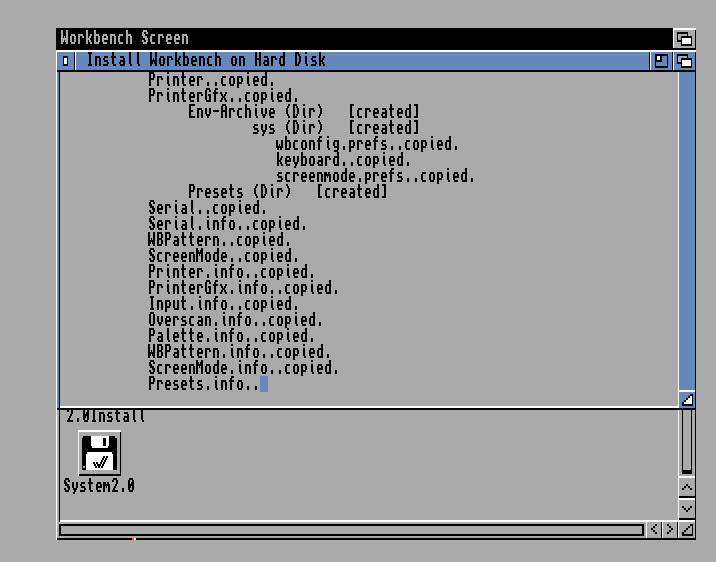

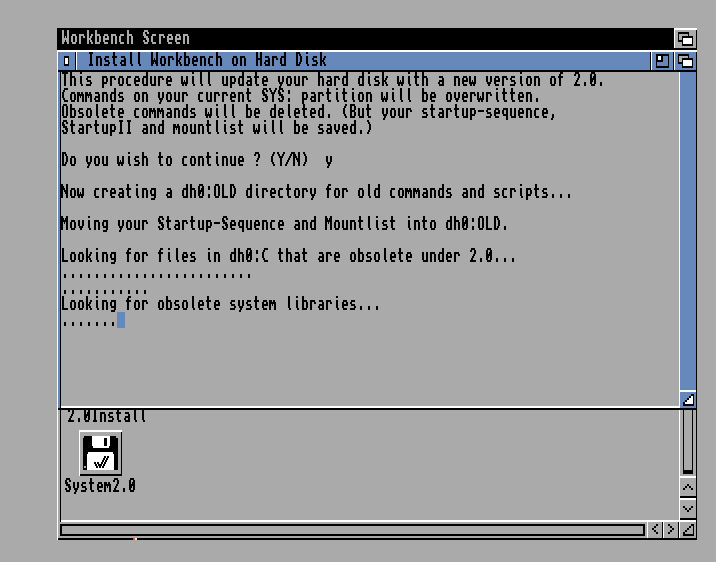

3 – Creará los directorios automáticamente e instalará el resto de componentes

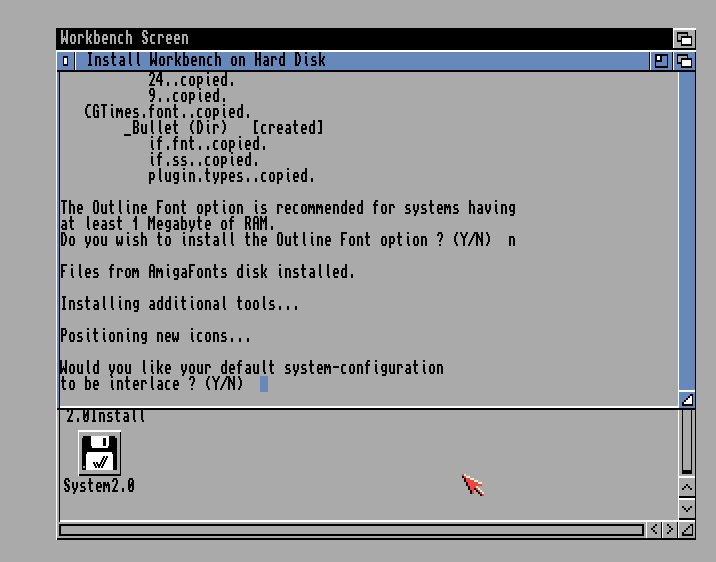

4 – Nos preguntará si queremos instalar otras fuentes. Diremos que “No” (en nuestro caso)
5 – Nos preguntará si queremos la configuración por defecto. Le diremos que “Si”
6 – Finalmente nos aparecerá el mensaje confirmando la instalación y que reiniciemos el Amiga sin discos insertados.
7 – ¡Listo! Ya tenemos nuestra CF operativa y funcionando en nuestro Amiga 600.



Capturas del paso a paso de lo comentado:





Finalmente indicaros que si os da pereza realizar todos estos paso o no queremos complicarnos en este proceso clásico, podemos simplificarlo si nos hacemos con una CF con el workbench ya instalado en tiendas como por ejemplo Amigastore o Micomputer (o las típicas webs de compra/venta) . Sin embargo hay otros factores a tener en cuenta como comprobar la versión de kickstart para tener nuestra CF o incluso la necesidad de cambiar nuestra rom si fuera necesario para mejorar el sistema.

Pero saber también  que hay otras alternativas a la CF, también existen adaptadores para tarjetas SD, pero de momento nosotros no las hemos probado. Y por último y como consejo os recomendamos hacer una clonación de la tarjeta CF cuando lo tengamos todo instalado, más vale prevenir que curar.





Otras fuentes e información:

Worbench Nostalgia: https://www.gregdonner.org/workbench/
Wiki Classic Amiga : http://wiki.classicamiga.com/
Amigastore: https://amigastore.eu/es/
Micomputer: https://www.micomputer.es/es/





Publicado 1/1/2020
